Алгоритмы сжатия изображений



Алгоритм Хаффмана


Классический алгоритм Хаффмана

Один из классических алгоритмов, известных с 60-х годов. Использует только частоту появления одинаковых байт в изображении. Сопоставляет символам входного потока, которые встречаются большее число раз, цепочку бит меньшей длины. И, напротив, встречающимся редко — цепочку большей длины. Для сбора статистики требует двух проходов по изображению.

Для начала введем несколько определений.

Определение. Пусть задан алфавит Y ={a1, ..., ar}, состоящий из конечного числа букв. Конечную последовательность символов из Y

будем называть словом в алфавите Y

, а число n — длиной слова A. Длина слова обозначается как l(A).

Пусть задан алфавит W , W

={b1, ..., bq}. Через B

обозначим слово в алфавите W и через S(W

) — множество всех непустых слов в алфавите W

.



Пусть S=S(Y

) — множество всех непустых слов в алфавите Y

, и S' — некоторое подмножество множества S. Пусть также задано отображение F, которое каждому слову A, A?

S(Y ), ставит в соответствие слово

B=F(A), B? S(W

).

Слово В будем назвать кодом сообщения A, а переход от слова A к его коду — кодированием.

Определение. Рассмотрим соответствие между буквами алфавита Y и некоторыми словами алфавита W :

a1

— B1,


a2

— B2,


. . .


ar

— Br

Это соответствие называют схемой и обозначают через S

. Оно определяет кодирование следующим образом: каждому слову

из S'(W )=S(W

) ставится в соответствие слово

, называемое кодом слова A. Слова B1 ... Br

называются элементарными кодами. Данный вид кодирования называют алфавитным кодированием.

Определение. Пусть слово В имеет вид

B=B' B"

Тогда слово B'называется началом или префиксом слова B, а B" — концом слова B. При этом пустое слово L

и само слово B считаются началами и концами слова B.

Определение. Схема Sобладает свойством префикса, если для любых iи j(1?i, j? r, i? j) слово Bi

не является префиксом слова Bj.

Теорема 1. Если схема Sобладает свойством префикса, то алфавитное кодирование будет взаимно однозначным.

Предположим, что задан алфавит Y

={a1,..., ar} (r>1) и набор вероятностей p1, . . . , pr

появления символов a1,..., ar. Пусть, далее, задан алфавит W , W

={b1, ..., bq} (q>1). Тогда можно построить целый ряд схем S алфавитного кодирования

a1

— B1,


. . .


ar

— Br

обладающих свойством взаимной однозначности.

Для каждой схемы можно ввести среднюю длину lср, определяемую как математическое ожидание длины элементарного кода:

— длины слов.

Длина lср

показывает, во сколько раз увеличивается средняя длина слова при кодировании со схемой S .

Можно показать, что lср

достигает величины своего минимума l*

на некоторой Sи определена как

Определение. Коды, определяемые схемой S

с lср= l*, называются кодами с минимальной избыточностью, или кодами Хаффмана.

Коды с минимальной избыточностью дают в среднем минимальное увеличение длин слов при соответствующем кодировании.

В нашем случае, алфавит Y ={a1,..., ar} задает символы входного потока, а алфавит W

={0,1}, т.е. состоит всего из нуля и единицы.

Алгоритм построения схемы S

можно представить следующим образом:

Шаг 1. Упорядочиваем все буквы входного алфавита в порядке убывания вероятности. Считаем все соответствующие слова Bi

из алфавита W ={0,1} пустыми.

Шаг 2. Объединяем два символа air-1

и air

с наименьшими вероятностями pi

r-1 и pi

r в псевдосимвол a'{air-1 air} c вероятностью pir-1+pir. Дописываем 0 в начало слова Bir-1

(Bir-1=0Bir-1), и 1 в начало слова Bir

(Bir=1Bir).

Шаг 3. Удаляем из списка упорядоченных символов air-1

и air, заносим туда псевдосимвол a'{air-1air}. Проводим шаг 2, добавляя при необходимости 1 или ноль для всех слов Bi, соответствующих псевдосимволам, до тех пор, пока в списке не останется 1 псевдосимвол.

Пример: Пусть у нас есть 4 буквы в алфавите Y

={a1,..., a4} (r=4), p1=0.5, p2=0.24,

p3=0.15, p4=0.11

. Тогда процесс построения схемы можно представить так:

Производя действия, соответствующие 2-му шагу, мы получаем псевдосимвол с вероятностью 0.26 (и приписываем 0 и 1 соответствующим словам). Повторяя же эти действия для измененного списка, мы получаем псевдосимвол с вероятностью 0.5. И, наконец, на последнем этапе мы получаем суммарную вероятность 1.

Для того, чтобы восстановить кодирующие слова, нам надо пройти по стрелкам от начальных символов к концу получившегося бинарного дерева. Так, для символа с вероятностью p4, получим B4=101, для p3

получим B3=100, для p2

получим B2=11, для p1

получим B1=0. Что означает схему:

a1

— 0,


a2

— 11


a3

— 100


a4

— 101

Эта схема представляет собой префиксный код, являющийся кодом Хаффмана. Самый часто встречающийся в потоке символ a1

мы будем кодировать самым коротким словом 0, а самый редко встречающийся a4

длинным словом 101.

Для последовательности из 100 символов, в которой символ a1

встретится 50 раз, символ a2

— 24 раза, символ a3

— 15 раз, а символ a4

— 11 раз, данный код позволит получить последовательность из 176 бит (

). Т.е. в среднем мы потратим 1.76 бита на символ потока.

Доказательства теоремы, а также того, что построенная схема действительно задает код Хаффмана, смотри в [10].

Как стало понятно из изложенного выше, классический алгоритм Хаффмана требует записи в файл таблицы соответствия кодируемых символов и кодирующих цепочек.

На практике используются его разновидности. Так, в некоторых случаях резонно либо использовать постоянную таблицу, либо строить ее “адаптивно”, т.е. в процессе архивации/разархивации. Эти приемы избавляют нас от двух проходов по изображению и необходимости хранения таблицы вместе с файлом. Кодирование с фиксированной таблицей применяется в качестве последнего этапа архивации в JPEG и в рассмотренном ниже алгоритме CCITT Group 3.

Характеристики классического алгоритма Хаффмана:

Коэффициенты компрессии: 8, 1,5, 1 (Лучший, средний, худший коэффициенты).

Класс изображений: Практически не применяется к изображениям в чистом виде. Обычно используется как один из этапов компрессии в более сложных схемах.

Симметричность: 2 (за счет того, что требует двух проходов по массиву сжимаемых данных).

Характерные особенности: Единственный алгоритм, который не увеличивает размера исходных данных в худшем случае (если не считать необходимости хранить таблицу перекодировки вместе с файлом).

<

Алгоритм Хаффмана с фиксированной таблицей CCITTGroup 3

Близкая модификация алгоритма используется при сжатии черно-белых изображений (один бит на пиксел). Полное название данного алгоритма CCITT Group 3. Это означает, что данный алгоритм был предложен третьей группой по стандартизации Международного Консультационного Комитета по Телеграфии и Телефонии (Consultative Committee International Telegraph and Telephone). Последовательности подряд идущих черных и белых точек в нем заменяются числом, равным их количеству. А этот ряд, уже в свою очередь, сжимается по Хаффману с фиксированной таблицей.

Определение: Набор идущих подряд точек изображения одного цвета называется серией.Длина этого набора точек называется длиной серии.

В таблице, приведенной ниже, заданы два вида кодов:

Коды завершения серий — заданы с 0 до 63 с шагом 1.

Составные (дополнительные) коды — заданы с 64 до 2560 с шагом 64.

Каждая строка изображения сжимается независимо. Мы считаем, что в нашем изображении существенно преобладает белый цвет, и все строки изображения начинаются с белой точки. Если строка начинается с черной точки, то мы считаем, что строка начинается белой серией с длиной 0. Например, последовательность длин серий 0, 3, 556, 10, ... означает, что в этой строке изображения идут сначала 3 черных точки, затем 556 белых, затем 10 черных и т.д.

На практике в тех случаях, когда в изображении преобладает черный цвет, мы инвертируем изображение перед компрессией и записываем информацию об этом в заголовок файла.

Алгоритм компрессии выглядит так:

for(по всем строкам изображения) {

    Преобразуем строку в набор длин серий;

    for(по всем сериям) {

        if(серия белая) {

            L= длина серии;

            while(L > 2623) { // 2623=2560+63

                L=L-2560;

                ЗаписатьБелыйКодДля(2560);

            }

            if(L > 63) {

                L2=МаксимальныйСостКодМеньшеL(L);

                L=L-L2;

                ЗаписатьБелыйКодДля(L2);

            }

            ЗаписатьБелыйКодДля(L);

            //Это всегда код завершения

        }

        else {

            [Код аналогичный белой серии,

            с той разницей, что записываются

            черные коды]

        }

    }

    // Окончание строки изображения

}

Поскольку черные и белые серии чередуются, то реально код для белой и код для черной серии будут работать попеременно.

В терминах регулярных выражений мы получим для каждой строки нашего изображения (достаточно длинной, начинающейся с белой точки) выходной битовый поток вида:

((<Б-2560>)*[<Б-сст.>]<Б-зв.>(<Ч-2560>)*[<Ч-сст.>]<Ч-зв.>)+

[(<Б-2560>)*[<Б-сст.>]<Б-зв.>]

Где ()* — повтор 0 или более раз, ()+.— повтор 1 или более раз, [] — включение 1 или 0 раз.

Для приведенного ранее примера: 0, 3, 556, 10... алгоритм сформирует следующий код: <Б-0><Ч-3><Б-512><Б-44><Ч-10>, или, согласно таблице, 001101011001100101001011010000100

(разные коды в потоке выделены для удобства). Этот код обладает свойством префиксных кодов и легко может быть свернут обратно в последовательность длин серий. Легко подсчитать, что для приведенной строки в 569 бит мы получили код длиной в 33 бита, т.е. коэффициент сжатия составляет примерно 17 раз.

Вопрос к экзамену: Во сколько раз увеличится размер файла в худшем случае? Почему? (Приведенный в характеристиках алгоритма ответ не является полным, поскольку возможны большие значения худшего коэффициента сжатия. Найдите их.)

<

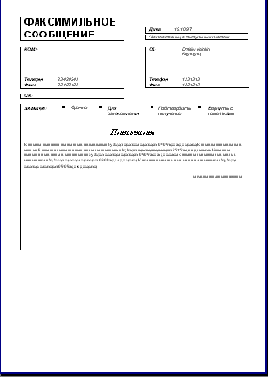

Изображение, для которого очень выгодно применение алгоритма CCITT-3. (Большие области заполнены одним цветом).

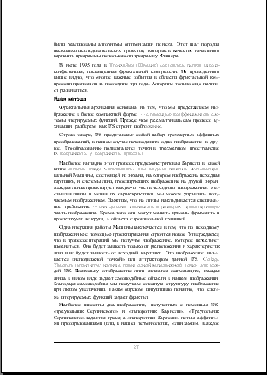

Изображение, для которого менее выгодно применение алгоритма CCITT-3. (Меньше областей, заполненных одним цветом. Много коротких “черных” и “белых” серий).

Заметим, что единственное “сложное” выражение в нашем алгоритме: L2=МаксимальныйДопКодМеньшеL(L)

— на практике работает очень просто: L2=(L>>6)*64, где >> — побитовый сдвиг L влево на 6 битов (можно сделать то же самое за одну побитовую операцию & — логическое И).

Упражнение: Дана строка изображения, записанная в виде длин серий — 442, 2, 56, 3, 23, 3, 104, 1, 94, 1, 231, размером 120 байт ((442+2+..+231)/8). Подсчитать коэффициент компрессии этой строки алгоритмом CCITT Group 3.

Приведенные ниже таблицы построены с помощью классического алгоритма Хаффмана (отдельно для длин черных и белых серий). Значения вероятностей появления для конкретных длин серий были получены путем анализа большого количества факсимильных изображений.

Таблица кодов завершения:

Длина

серии
Код белой

подстроки
Код черной

подстроки
  Длина

серии
Код белой

подстроки
Код черной

подстроки
0 00110101 0000110111   32 00011011 000001101010
1 00111 010   33 00010010 000001101011
2 0111 11   34 00010011 000011010010
3 1000 10   35 00010100 000011010011
4 1011 011   36 00010101 000011010100
5 1100 0011   37 00010110 000011010101
6 1110 0010   38 00010111 000011010110
7 1111 00011   39 00101000 000011010111
8 10011 000101   40 00101001 000001101100
9 10100 000100   41 00101010 000001101101
10 00111 0000100   42 00101011 000011011010
11 01000 0000101   43 00101100 000011011011
12 001000 0000111   44 00101101 000001010100
13 000011 00000100   45 00000100 000001010101
14 110100 00000111   46 00000101 000001010110
15 110101 000011000   47 00001010 000001010111
16 101010 0000010111   48 00001011 000001100100
17 101011 0000011000   49 01010010 000001100101
18 0100111 0000001000   50 01010011 000001010010
19 0001100 00001100111   51 01010100 000001010011
20 0001000 00001101000   52 01010101 000000100100
21 0010111 00001101100   53 00100100 000000110111
22 0000011 00000110111   54 00100101 000000111000
23 0000100 00000101000   55 01011000 000000100111
24 0101000 00000010111   56 01011001 000000101000
25 0101011 00000011000   57 01011010 000001011000
26 0010011 000011001010   58 01011011 000001011001
27 0100100 000011001011   59 01001010 000000101011
28 0011000 000011001100   60 01001011 000000101100
29 00000010 000011001101   61 00110010 000001011010
30 00000011 000001101000   62 00110011 000001100110
31 00011010 000001101001   63 00110100 000001100111
<


Таблица составных кодов:

Длина

серии
Код белой

подстроки
Код черной

подстроки
  Длина

серии
Код белой

подстроки
Код черной

подстроки
64 11011 0000001111   1344 011011010 0000001010011
128 10010 000011001000   1408 011011011 0000001010100
192 01011 000011001001   1472 010011000 0000001010101
256 0110111 000001011011   1536 010011001 0000001011010
320 00110110 000000110011   1600 010011010 0000001011011
384 00110111 000000110100   1664 011000 0000001100100
448 01100100 000000110101   1728 010011011 0000001100101
512 01100101 0000001101100   1792 00000001000 совп. с белой

576 01101000 0000001101101   1856 00000001100 — // —

640 01100111 0000001001010   1920 00000001101 — // —

704 011001100 0000001001011   1984 000000010010 — // —

768 011001101 0000001001100   2048 000000010011 — // —

832 011010010 0000001001101   2112 000000010100 — // —

896 011010011 0000001110010   2176 000000010101 — // —

960 011010100 0000001110011   2240 000000010110 — // —

1024 011010101 0000001110100   2304 000000010111 — // —

1088 011010110 0000001110101   2368 000000011100 — // —

1152 011010111 0000001110110   2432 000000011101 — // —

1216 011011000 0000001110111   2496 000000011110 — // —

1280 011011001 0000001010010   2560 000000011111 — // —

Если в одном столбце встретятся два числа с одинаковым префиксом, то это опечатка.

Этот алгоритм реализован в формате TIFF.

Характеристики алгоритма CCITT Group 3

Коэффициенты компрессии: лучший коэффициент стремится в пределе к 213.(3), средний 2, в худшем случае увеличивает файл в 5 раз.

Класс изображений: Двуцветные черно-белые изображения, в которых преобладают большие пространства, заполненные белым цветом.

Симметричность: Близка к 1.

Характерные особенности: Данный алгоритм чрезвычайно прост в реализации, быстр и может быть легко реализован аппаратно.
